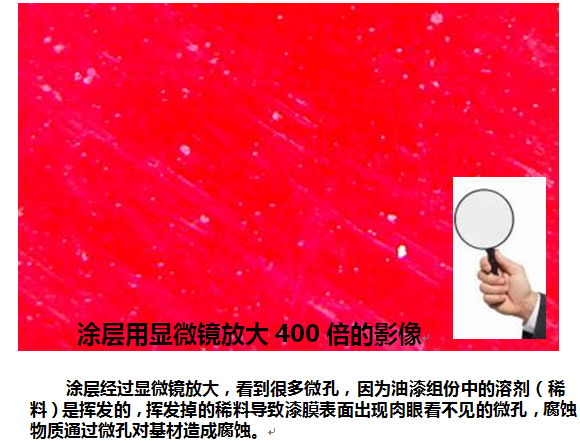

彩涂板有其金屬板材固有的力學(xué)性能和抗自然災(zāi)害、易加工成型、防火等級(jí)高的優(yōu)勢(shì)，但是由于其鍍層的厚度和漆層處理工藝的原因，在耐腐蝕方面，有其明顯的弱勢(shì)。其耐腐性能較弱主要體現(xiàn)在生產(chǎn)工藝的漆層方面，漆層表面由于工藝過(guò)程中相關(guān)物質(zhì)的揮發(fā)導(dǎo)致微孔的存在，進(jìn)而使腐蝕物質(zhì)透過(guò)微孔侵蝕到氧化層和基板，造成金屬的腐蝕。

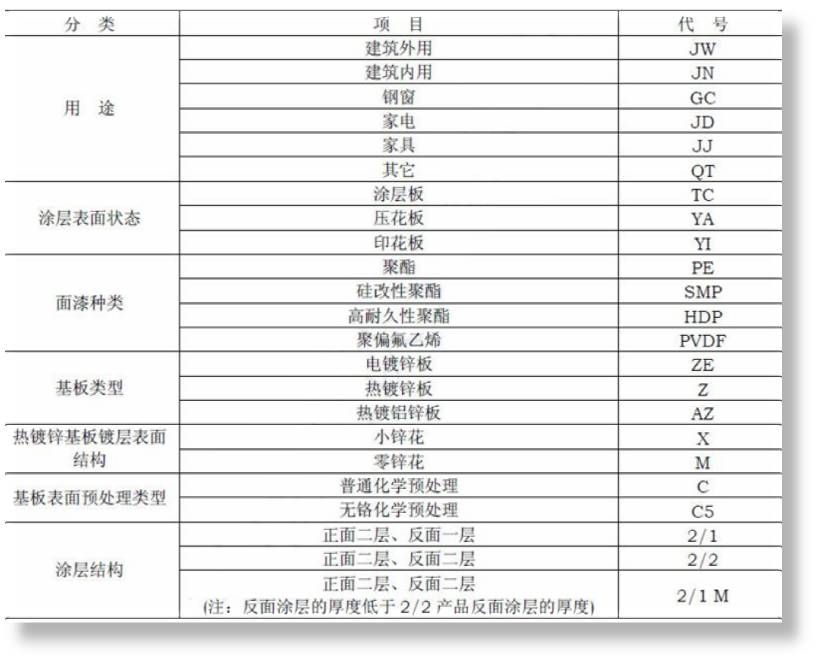

中國(guó)乃至世界幾十年甚至上百年的彩涂板應(yīng)用歷史，驗(yàn)證了彩涂板不能徹底耐腐的真實(shí)狀況。

合成樹脂瓦是以聚氯乙烯樹脂(簡(jiǎn)稱PVC)為主要原料，輔以其它化工原料，經(jīng)科學(xué)配比，用先進(jìn)的擠出工藝制成。在有保色和耐候需求的產(chǎn)品表面還可以應(yīng)用上抗老化層，提高了耐候性和顏色持久性。合成樹脂瓦因其原材料本身具有良好的防腐性能，且顏色多樣，可擠出加工成多種形狀。制作成琉璃瓦形狀應(yīng)用于民用住宅方面，制作成梯形形狀應(yīng)用于工業(yè)建筑方面，既滿足了小型輕鋼結(jié)構(gòu)廠房的防腐需求，又能節(jié)約鋼材，降低成本。

合成樹脂瓦通過(guò)上述介紹，性能不錯(cuò)，但是我們還是建議您慎重選擇!!!

主要原因是，好的產(chǎn)品要在一定的應(yīng)用條件內(nèi)，才會(huì)體現(xiàn)出好的性能。樹脂類產(chǎn)品有一定的優(yōu)勢(shì)，但是由于其線膨脹系數(shù)高，熱漲冷縮的環(huán)境中會(huì)出現(xiàn)很大的伸縮力，導(dǎo)致產(chǎn)品出現(xiàn)質(zhì)量問題，要么瓦被拉裂，要么自攻絲被推斷，要么出現(xiàn)塌腰變形現(xiàn)象。另外由于使用溫度有局限(-5℃—50℃)，一旦夏季室外積溫過(guò)高或者覆蓋在保溫板上使用，就會(huì)出現(xiàn)變形情況。另外，目前對(duì)工業(yè)廠房的設(shè)計(jì)和消防驗(yàn)收等方面的防火要求非常嚴(yán)格，樹脂類產(chǎn)品只能達(dá)到B級(jí)防火，很難滿足消防A級(jí)防火要求。樹脂類產(chǎn)品力學(xué)性能稍差，抗荷載有局限性，很難抵抗自然災(zāi)害。

我們總結(jié)經(jīng)驗(yàn)，如果要能夠很好的應(yīng)用這類產(chǎn)品，需要注意以下幾點(diǎn)：

1、瓦長(zhǎng)不超過(guò)8米。

2、檁距不超過(guò)1.2米。

3、不可覆蓋保溫板使用。

4、應(yīng)用地域溫度范圍-5℃—50℃。

5、早晚溫差范圍較大的地區(qū)不宜使用。

6、安裝進(jìn)行預(yù)打孔，以提供伸縮空間。

7、自然災(zāi)害頻發(fā)地區(qū)慎用。

8、目前樹脂瓦行業(yè)較亂，質(zhì)量參差不齊，請(qǐng)慎重選擇。

上圖為讓冰雹砸穿的PVC合成樹脂瓦

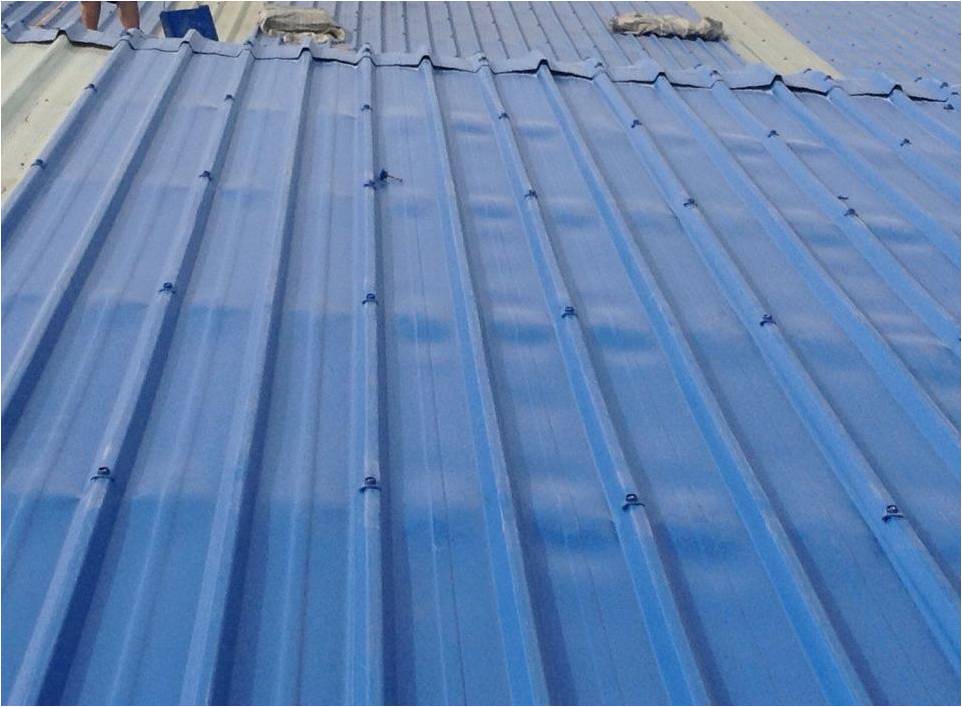

由于積溫產(chǎn)生的變形現(xiàn)象

另外，合成樹脂瓦應(yīng)用于民用建筑及有保色需求的工業(yè)廠房上，其上層的耐候樹脂材質(zhì)及品牌很重要。使用劣質(zhì)ASA甚至不使用ASA或用其他材料代替ASA都會(huì)造成產(chǎn)品的耐候性及保色性非常的差，出現(xiàn)褪色、老化現(xiàn)象，降低使用壽命。

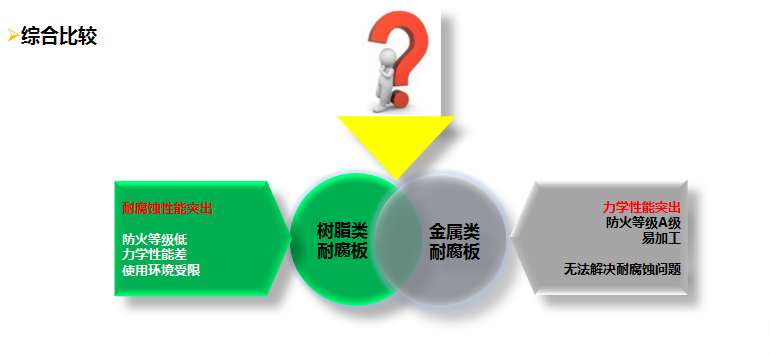

綜合比較，PVC合成樹脂瓦類產(chǎn)品有其使用局限性，彩涂板產(chǎn)品又不能從根本上解決防腐問題，我們經(jīng)過(guò)多年科研終于研發(fā)出一種集兩種材料優(yōu)勢(shì)于一體的產(chǎn)品--方興?瓦板(塑鋼覆合板)，該產(chǎn)品以優(yōu)異的鍍鋅鋼板作為基材，通過(guò)高溫熔融覆合的工藝，將樹脂膜覆合到耐腐板上，以致密不透氣的樹脂膜嚴(yán)密包裹住金屬板。金屬板有很好的加工和力學(xué)性能，樹脂膜致密不透氣起到很好的耐腐作用。應(yīng)用多年來(lái)，受到廣大客戶的好評(píng)，即解決了防腐問題，又解決了樹脂類產(chǎn)品應(yīng)用局限的問題。

方興瓦板(塑鋼覆合板)的優(yōu)異特性：

第一大特性：耐腐蝕

塑鋼覆合板通過(guò)先進(jìn)的生產(chǎn)工藝將高分子樹脂與特制金屬板有機(jī)結(jié)合，上下層高分子樹脂膜致密不透氣，對(duì)建筑內(nèi)外部環(huán)境的腐蝕方面有了雙重保障，阻隔腐蝕性介質(zhì)對(duì)金屬板的侵蝕，完全達(dá)到防腐蝕的目的。

塑鋼覆合板是為了解決腐蝕問題而研發(fā)的建筑維護(hù)板材，產(chǎn)品的生產(chǎn)標(biāo)準(zhǔn)嚴(yán)格按照歐洲覆膜板標(biāo)準(zhǔn)(BS EN 508-1:2009金屬板屋頂產(chǎn)品規(guī)范)執(zhí)行，標(biāo)準(zhǔn)中規(guī)定膜厚在50-800μm。塑鋼覆合板上下層膜厚各達(dá)到120μm，對(duì)酸、堿、鹽均起到耐腐的作用，完全能滿足使用要求。

塑鋼覆合板在建筑材料測(cè)試中心檢測(cè)(編號(hào)WT2015B02N10148)，在20%硫酸、15%鹽酸、20%磷酸、5%氫氧化鈉、20%氟化氫、20%硝酸以及氨水和氯水中經(jīng)過(guò)120小時(shí)浸泡測(cè)試，耐腐蝕性能完全符合標(biāo)準(zhǔn)要求，試樣表面無(wú)裂紋、失光、腐蝕、起泡等缺陷。

2第二大特性：A級(jí)防火

塑鋼覆合板按照GB8624-2012《建筑材料及制品燃燒性能分級(jí)》檢驗(yàn)，在固定滅火系統(tǒng)和耐火構(gòu)件質(zhì)量監(jiān)督檢驗(yàn)中心(天津消防研究所檢測(cè)中心)檢測(cè)(編號(hào)：Gn201502765)，燃燒性能達(dá)到A級(jí)防火(A2-s1,d0,t2)，能夠滿足建筑防火要求。

3第三大特性：抗老化

塑鋼覆合板的表層如選用ASA高耐候樹脂具有非常優(yōu)異的耐老化性能。用ASA加工的合成樹脂瓦在化學(xué)建筑材料測(cè)試中心通過(guò)了15000小時(shí)人工加速老化檢測(cè)(編號(hào)：2015(C)03064)，測(cè)試后的產(chǎn)品完全符合標(biāo)準(zhǔn)。另外，我公司從2003年開始就將ASA用于合成樹脂瓦表層，通過(guò)10多年時(shí)間的實(shí)踐檢驗(yàn)，也充分驗(yàn)證了ASA材料優(yōu)異的耐老化性能。

4第四大特性：色彩豐富、持久

塑鋼覆合板的表層ASA高耐候樹脂具有豐富的色彩。實(shí)際應(yīng)用結(jié)果證明，在戶外使用12年顏色無(wú)明顯變化。另外，在化學(xué)建材測(cè)試中心通過(guò)15000小時(shí)人工加速老化檢測(cè)(編號(hào)：2015(C)03064)，測(cè)試結(jié)果△E =3.9，即顏色變化非常小，眼睛幾乎分辨不出來(lái)。

5第五大特性：隔熱

塑鋼覆合板表層的高耐候樹脂，采用先進(jìn)的紅外線反射技術(shù)，反射率達(dá)到30%以上，能有效隔離與反射紅外線產(chǎn)生的熱輻射，具有非常優(yōu)異的隔熱性能。經(jīng)過(guò)建筑材料測(cè)試中心進(jìn)行對(duì)比檢測(cè)(編號(hào)：WT2015B02N01598)，塑鋼覆合板導(dǎo)熱系數(shù)為0.601W/(m.K)，是彩涂板導(dǎo)熱系數(shù)的1/10，保溫隔熱方面比傳統(tǒng)的彩涂屋面板更優(yōu)越。
